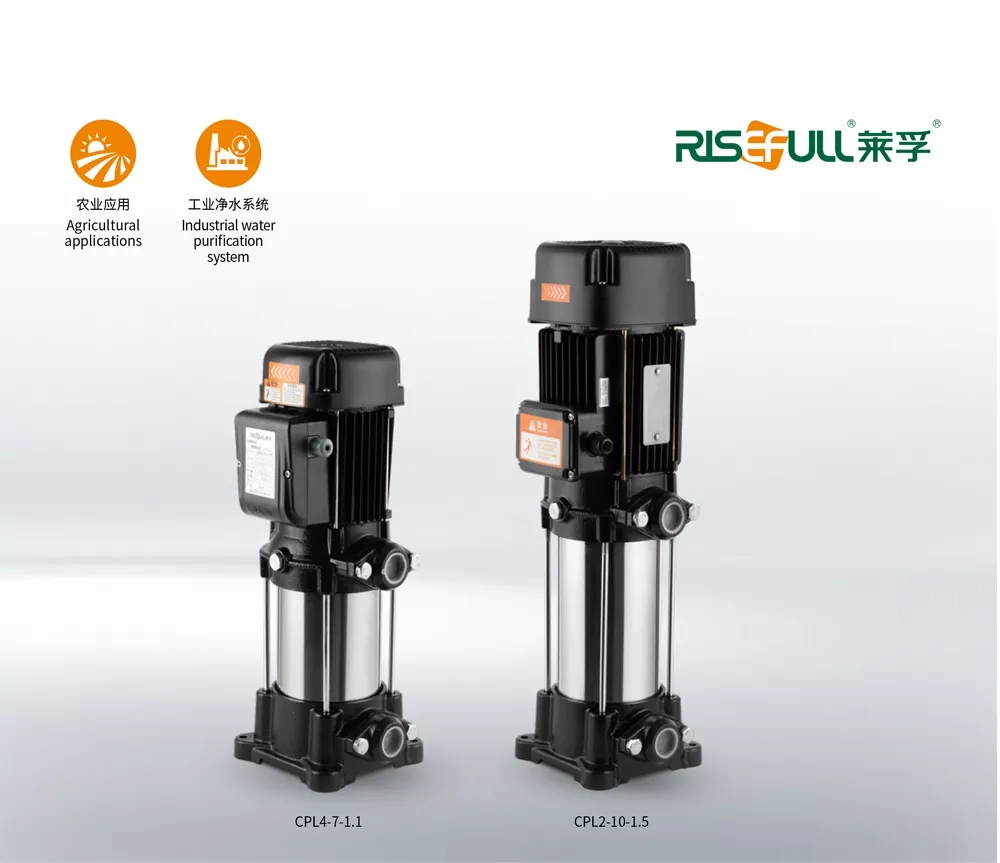

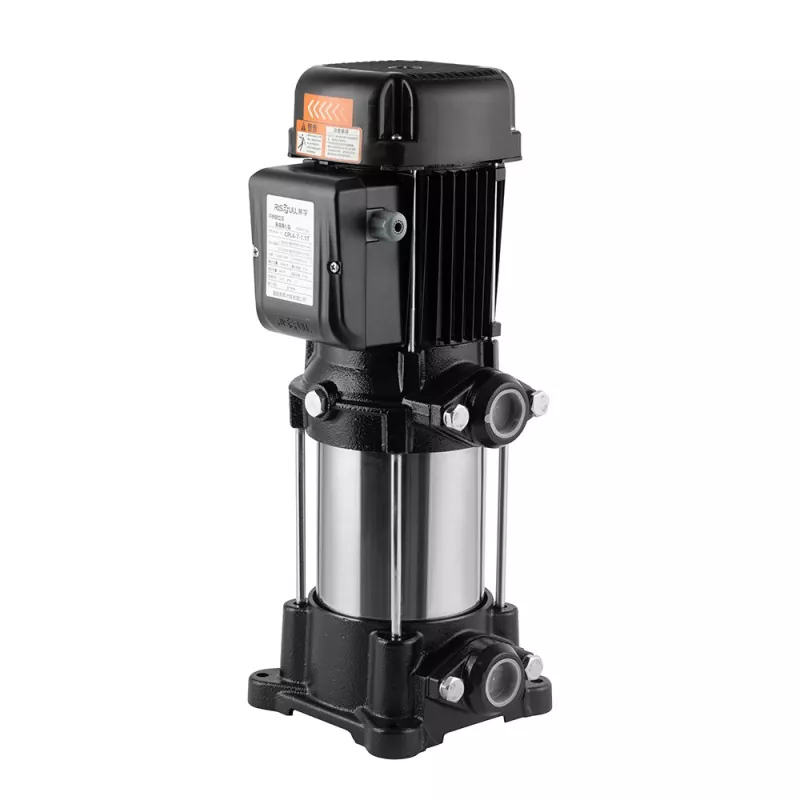

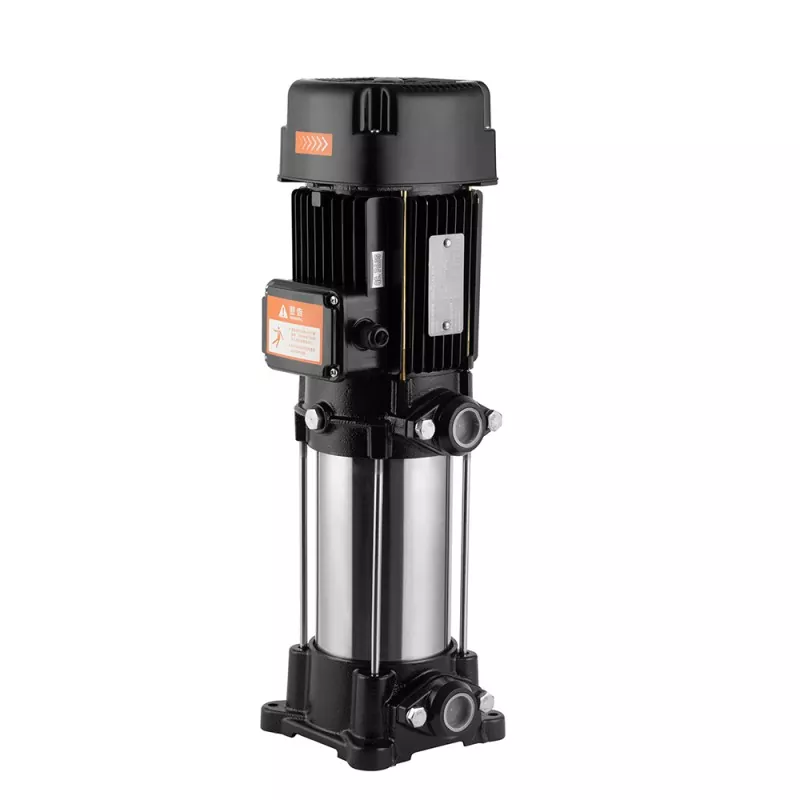

Roestvrijstalen verticale meertraps centrifugaalpomp

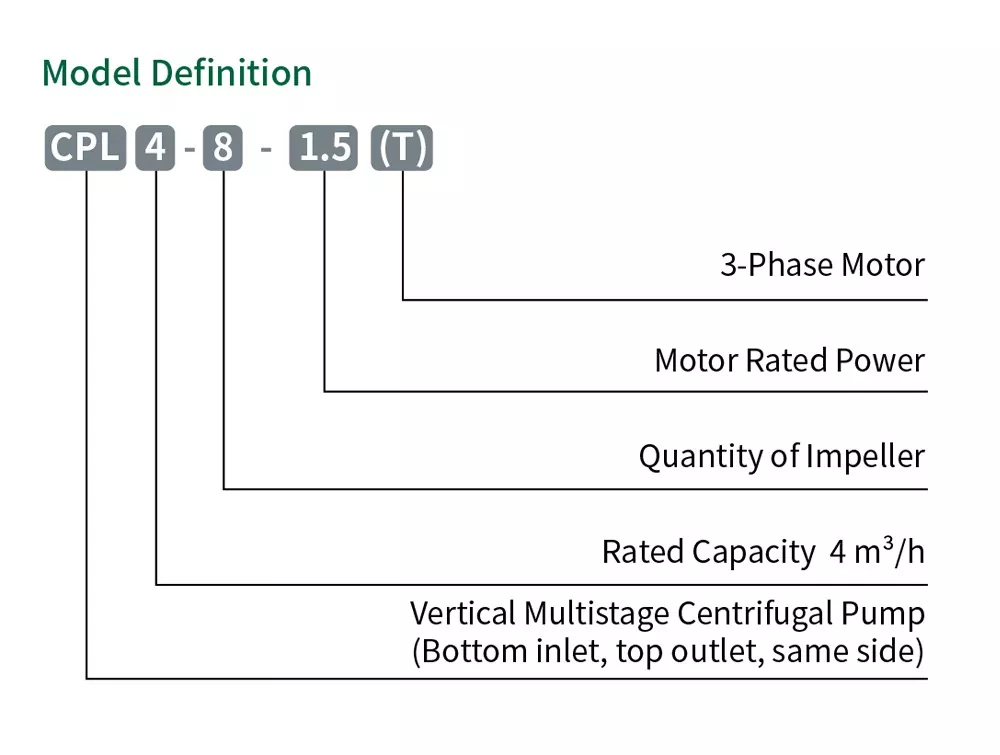

Model:CPL2-7-0.9/CPL2-8-1.0/CPL2-9-1.1/CPL2-10-1.5/CPL2-11-1.5/CPL2-12-1.6/CPL2-13-1.8

Risefull is een innovatieve en professionele fabrikant en leverancier van waterpompen in China. Wij zijn al jaren gespecialiseerd in elektrische waterpompen. Met jarenlange ervaring in huishoudelijke waterpompen, industriële waterpompen en pompaccessoires, kan de Risefull-waterpomp aan vele toepassingen voldoen. Voor de huishoudelijke pomp kunnen we vele toepassingen dekken, zoals pijpleidingbooster, neerwaartse booster, watertorenvulling, ondiepe putpompen en diepe putpomp. Voor de industriële waterpomp kunnen we centrifugaalpomp, perifere waterpomp, zelfaanzuigende perifere waterpomp, waterpomp op hoge temperatuur leveren. , zelfaanzuigende jetpomp, GD in-line pomp, roestvrijstalen meertraps centrifugaalwaterpomp.

Stuur onderzoek

Productomschrijving

Deze pomp beschikt over corrosieweerstand, hoog rendement, energiebesparing en een compacte structuur, waardoor hij geschikt is voor watervoorziening en industrieel vloeistoftransport.

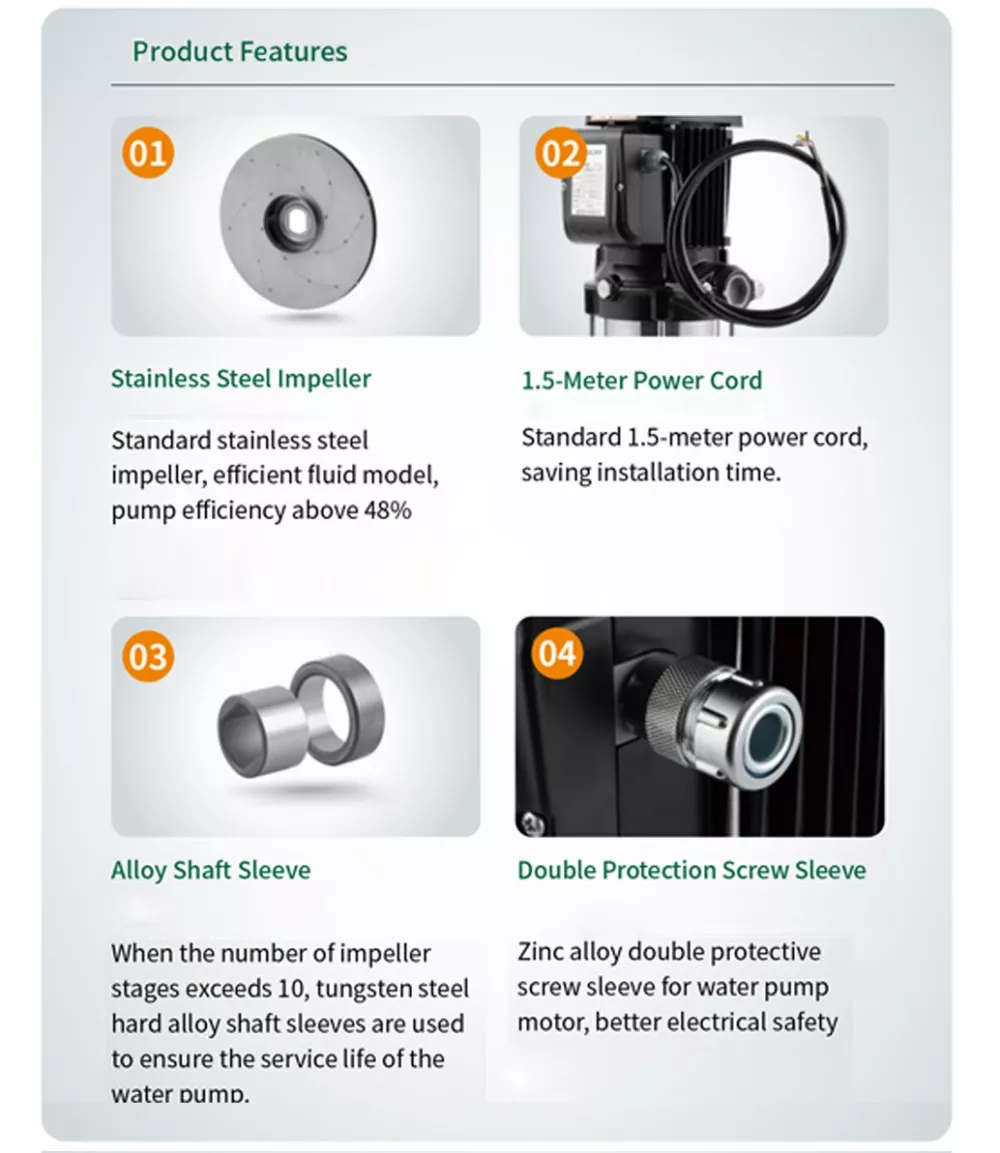

1.Productkenmerken

Corrosiebestendigheid

· Waterdoorlatende componenten zijn gemaakt van roestvrij staal, zijn bestand tegen licht corrosieve media en voorkomen secundaire vervuiling.

Hoog rendement, energiebesparing en laag geluidsniveau

· Maakt gebruik van een geavanceerd hydraulisch model en een geoptimaliseerd ontwerp, waardoor de efficiëntie met ongeveer 15% wordt verbeterd.

· Mechanische afdichtingen gemaakt van een harde legering + fluorrubber verminderen lekkage en energieverbruik, waardoor een soepele en stille werking wordt gegarandeerd.

Compacte structuur

Het is een direct verbonden ontwerp met een betere kosteneffectiviteit.

2. Belangrijkste toepassingsgebieden

watervoorziening systeem

Brandbeveiligingssysteem, airconditioning, koelcyclus, watertransport.

Ruwwatertransport voor stedelijke watervoorzieningsinstallaties.

Industrieel vloeistoftransport

Chemische industrie (zuur-, alkali-, oplosmiddeltransport).

Maakindustrie (koelwater, ketelvoedingswater).

Andere scenario's

Landbouwirrigatie (druppelirrigatie, sprinklerirrigatie).

Warmwaterbronnen en zwembadwatercirculatie.

3, Technische voordelen

Geen gietproces: vervaardiging van componenten zoals waaiers door middel van stempelen en lassen om het materiaalgebruik te verbeteren en de milieuvervuiling te verminderen.

Hydraulisch balansontwerp: gebruik van kogellagers om resterende axiale krachten te balanceren, waardoor een soepele werking wordt gegarandeerd.

Productspecificatie:

Productnaam:	Verticale meertraps centrifugaalpomp
Stroom	0,9 kW~1,8 kW
Maximale stroom	5m³/u
Max Hoofd	64M~123M
Inlaat/uitlaat	1"X1"
Pomplichaam	Roestvrij staal 304
Verspreider	Hoogwaardige industriële PPO
Beugelplaat	Gietijzer met electorcoating
Schacht	S.S-schacht
Waaier	Waaier van roestvrij staal 304
Motor	Koperdraad
Kleur	Poederkleurcoating
MOQ:	10 stuks
Steekproeftijd:	Binnen 7 dagen
Productietijd:	35-40 dagen na orderbevestiging
Certificaat	CE

Productdetails

Arbeidsvoorwaarde

1. Vloeistoftemperatuur: 0~90°C

2. Maximale omgevingstemperatuur: < 45°

3. Maximale druk: 15 bar

4. Middelmatige fysieke eigenschappen:

● Helder water en vergelijkbare vloeistoffen, koel- en smeermiddelen (vrije vezels, met vaste deeltjesdiameter < 2 mm en aandeel ≤ 3%)

● Neutrale vloeistoffen met een PH-waarde = 7±1

5. Als de hoogte hoger is dan 1000 meter en de viscositeit van het medium groter is dan die van schoon water, is het noodzakelijk om de marge van de waterpomp te vergroten om oververhitting van de motor te voorkomen.

Prestatiegegevens

Model	Stroom		Q m³/u		0.5		1.0		1.5		2.0	2.5		3.0		3.5		4.0		4.5		5.0
	kW	PK
CPL2-7-0.9	0.9	1.2	H (M)	64		62		59.5		57		54	50		45		37		29.5		20
CPL2-8-1.0	1	1.5		73		72		68		65		61	56		50		42		32		22.5
CPL2-9-1.1	1.1	1.6		82		78		76		72		67.5	62		55		46		35		24
CPL2-10-1.5	1.5	2		91		88		85		81		77	71		63		53		40.5		27
CPL2-11-1.5	1.5	2		104		101		97		93		88	82		74		62		49		32
CPL2-12-1.6	1.6	2.2		115		110		106		102		97	91		82		69		52		37.5
CPL2-13-1.8	1.8	2.5		123		119		115		111		106	100		90		76.5		61.5		43

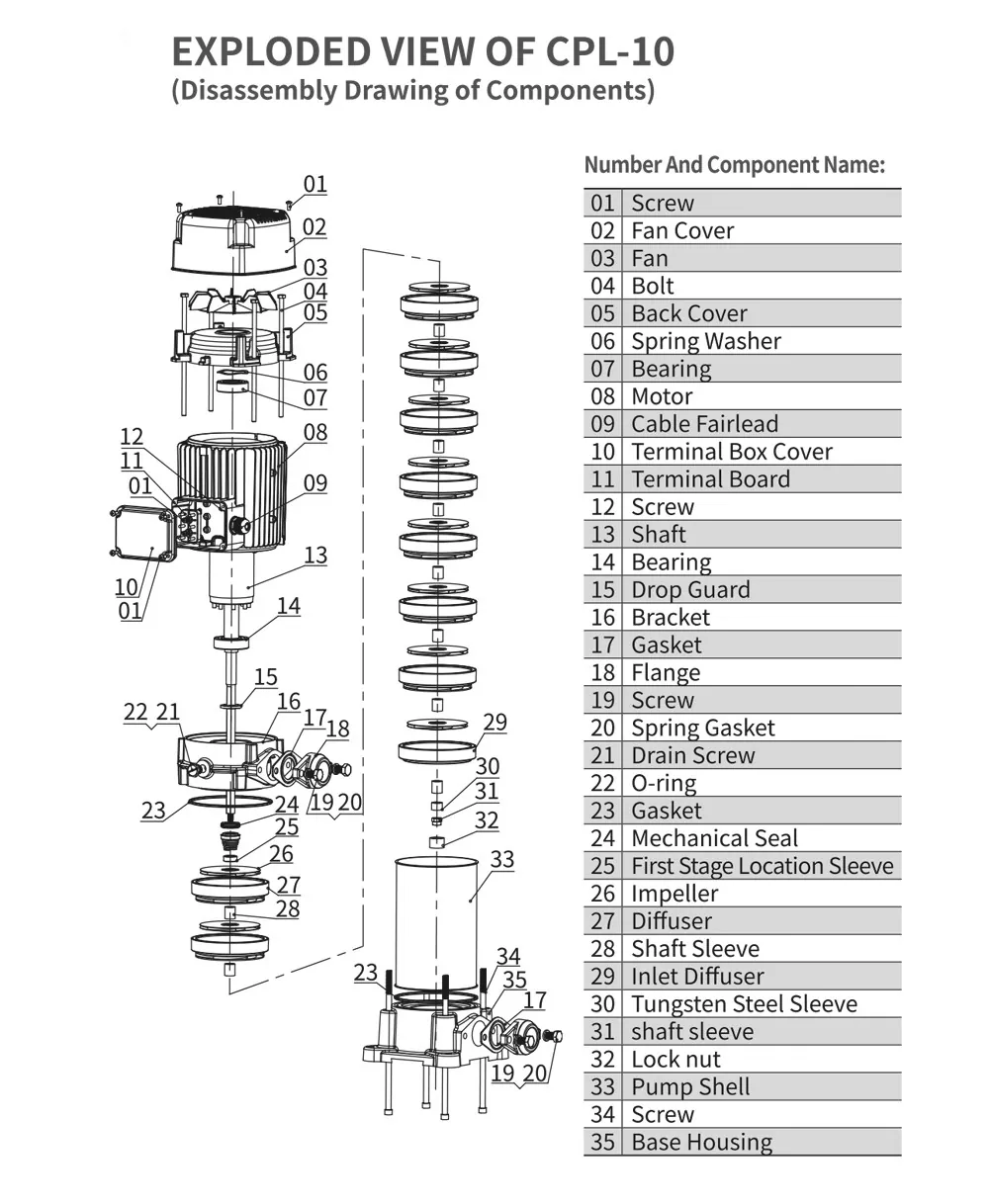

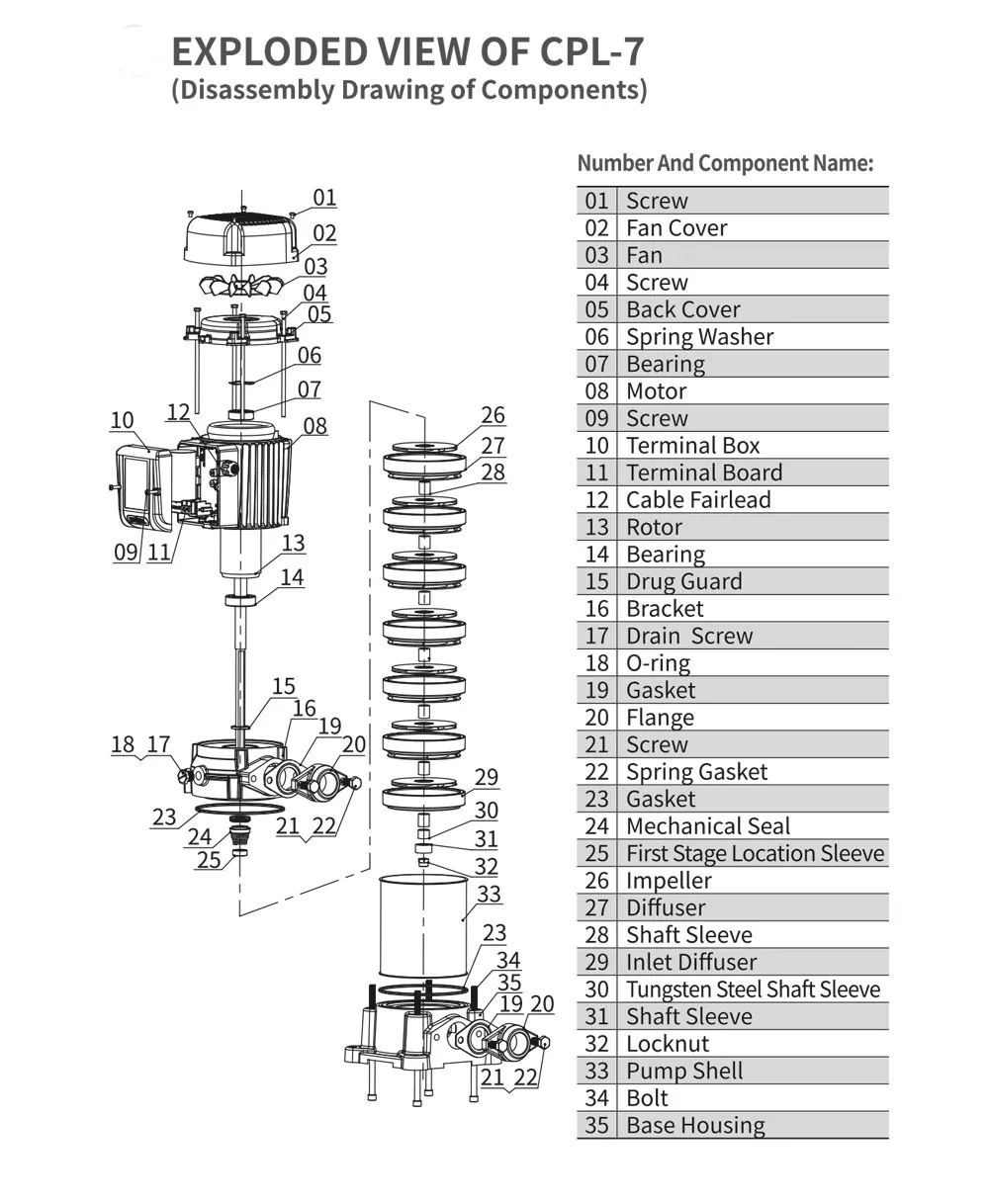

Exploded View van het hoofdonderdeel

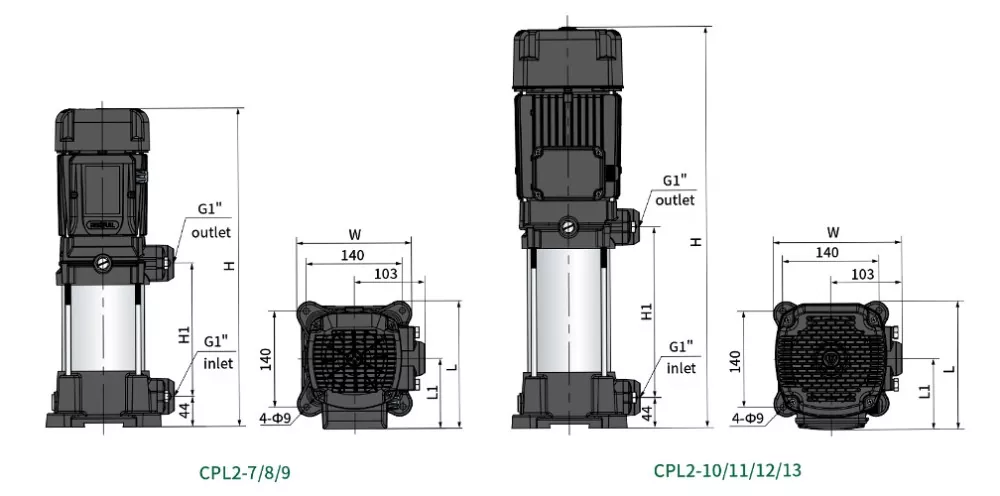

Installatie afmetingen

Motor	Model	Afmeting (mm)					Gewicht (kg)
Motor	Model	H1	H	W	L1	L	Gewicht (kg)
Driefasig Eenfasig	CPL2-7-0.9	194	464	167.5	102	186	19
	CPL2-8-1.0	212	482	167.5	102	186	19.5
	CPL2-9-1.1	230	500	167.5	102	186	20
	CPL2-10-1.5	248	583	187	103	187	23
	CPL2-11-1.5	266	601	187	103	187	24.5
	CPL2-12-1.6	284	619	187	103	187	26
	CPL2-13-1.8	302	637	187	103	187	27
