Meertraps drukpomp

Met een maximaal debiet van 7 m³/u kan de meertrapsdrukpomp een breed scala aan vloeistoffen verwerken, waaronder drinkwater, water uit putten of boorgaten en zelfs warm water tot 105°C. Dit maakt het een uitstekende keuze voor gebruik in veel industrieën, van landbouw en mijnbouw tot de productie van voedsel en dranken.

Een van de belangrijkste kenmerken van de CHM-4-pomp is het compacte en lichtgewicht ontwerp. Hierdoor is hij eenvoudig te installeren en te bedienen, zelfs in krappe ruimtes. De pomp is ook ontworpen voor weinig geluid en trillingen, waardoor een stille en efficiënte werking wordt gegarandeerd.

Een ander belangrijk kenmerk van de CHM-4 roestvrijstalen meertrapscentrifugaalpomp is de energie-efficiëntie. Het ontwerp van de pomp zorgt ervoor dat hij minder stroom verbruikt dan andere pompen met een vergelijkbare capaciteit, waardoor u op de lange termijn geld bespaart op de energiekosten.

De meertrapsdrukpomp is ook zeer veelzijdig, met een breed scala aan aanpassingen die beschikbaar zijn om aan uw specifieke pompbehoeften te voldoen. U kunt kiezen uit een verscheidenheid aan motoropties, inlaat- en uitlaatgroottes en waaiers om ervoor te zorgen dat de pomp perfect geschikt is voor uw toepassing.

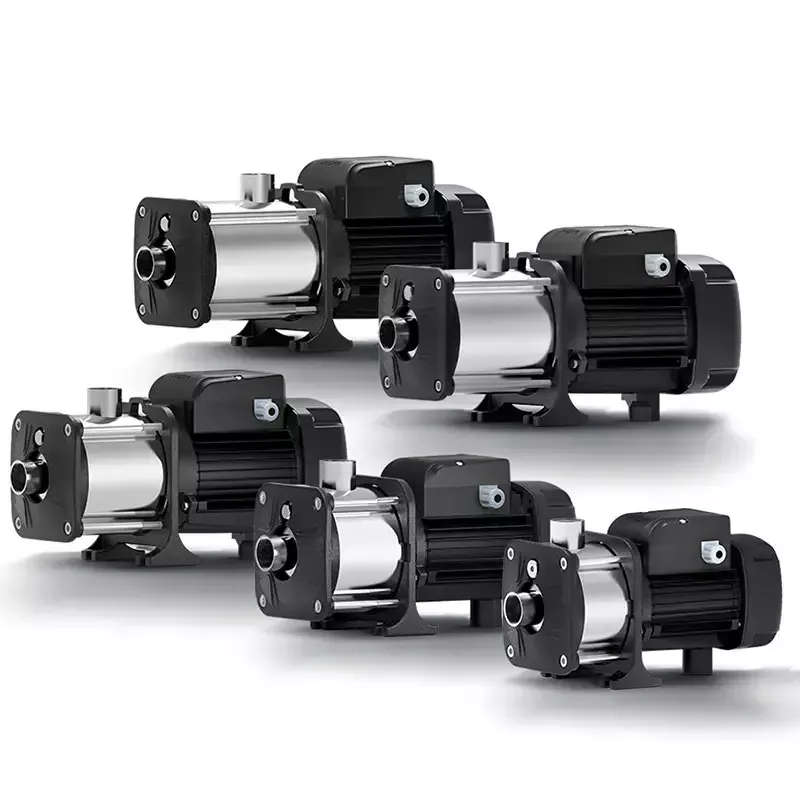

De horizontale roestvrijstalen meertraps centrifugaalpomp uit de CHM-serie is momenteel een relatief volwassen product op de markt, met een compacte structuur en stabiele werking, laag bedrijfsgeluid en efficiëntie tot 44-70%. Alle waterdoorlatende componenten zijn gemaakt van roestvrij staal AISI304. Het wordt veel gebruikt in

1. Airconditioning Koelsysteem en HVAC-systeem

2. Waterbehandeling: waterreiniging en waterfiltering

3. Watervoorzieningssysteem: levering van pijpleidingen en bouwbooster

4. Visserijindustrie en landbouw: aquacultuur, beregening en druppelirrigatie van boerderijen

Productdetails

Prestatiegegevens

Model	Stroom kW	Maximale stroom m³/u	Max Hoofd m	Beoordeeld punt (Stroom@Hoofd)	Waaier Aantal
CHM4-2	0.37	6.8	19.5	4m³/u@15m	2
CHM4-3	0.55	6.8	29.5	4m³/u@23m	3
CHM4-4	0.75	6.9	40	4m³/u@31m	4
CHM4-5	0.75	6.9	50	4m³/u@39m	5
CHM4-6	1	7.0	60	4m³/u@46m	6
CHM4-7	1.1	7.0	70	4m³/u@53m	7

Arbeidsvoorwaarde

1. Vloeistoftemperatuur: -15~105°C

2. Maximale omgevingstemperatuur: +45°C

3. Maximale druk: 10 bar

4. Gemiddelde fysieke eigenschappen:

● Schoon water of soortgelijke watervloeistof (zonder vezels, hangt vast ≤3% en diameter ≤2 mm)

● Antivriesvloeistof (hoofdbestanddeel: glycol)

● Mild bijtende vloeistof (PH 5- 9)

● Het afdichtingsrubber in de pomp is van EPDM (kan niet worden gebruikt om de MINERALE OLIE te leveren)

5. Als de hoogte hoger is dan 1000 meter en de viscositeit van het medium groter is dan die van schoon water, is het noodzakelijk om de marge van de waterpomp te vergroten om oververhitting van de motor te voorkomen.

Nee.	Onderdeel	Materiaal		Nee.	Onderdeel	Materiaal
01	Schroef	SUS201		20	Schroef	SUS201
02	Afvoerschroef	AISI304		21	Beugel	HT200
03	O-ring	EPDM		22	Rotor	Lasas met AISI304
04	Pompbehuizing	HT200		23	Handelswijze
05	Pomplichaam	AISI304		24	Spoel kurk	NBR
06	Dopmoer	AISI304		25	Motor
07	Laatste fase locatie hoes	AISI304		26	Terminalbord	PBT
08	Inlaatdiffusor	AISI304		27	Aansluitdoos	PP
09	Waaier	AISI304		28	Schroef
10	Wolfraamstalen asbus	Wolfraam staal		29	Condensator
11	Ondersteuning diffuser	AISI304		30	Schroef
12	Schacht mouw	AISI304		31	Kabelgeleider	PP
13	Schacht mouw	AISI304		32	Onderste ondersteuning
14	Verspreider	AISI304		33	Veerring
15	Oulet-diffusor	AISI304		34	Achteromslag	HT200
16	Mechanische afdichting	Grafiet +SIC		35	Fan	ABS
17	O-ring	EPDM		36	Ventilatorafdekking	PP
18	Voering schijf	AISI304		37	Schroef
19	Laat de bewaker vallen	NBR
