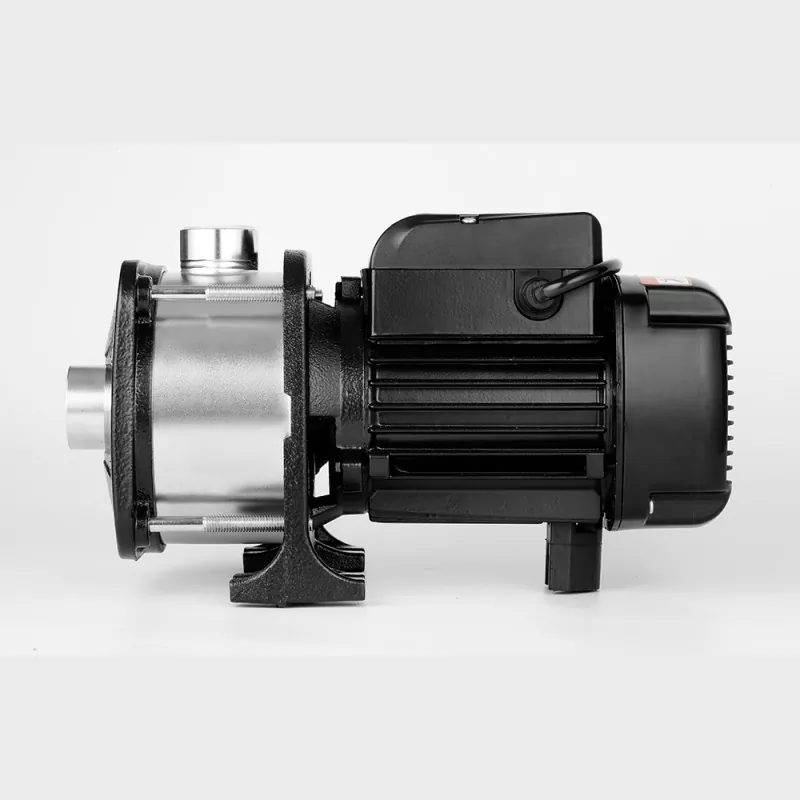

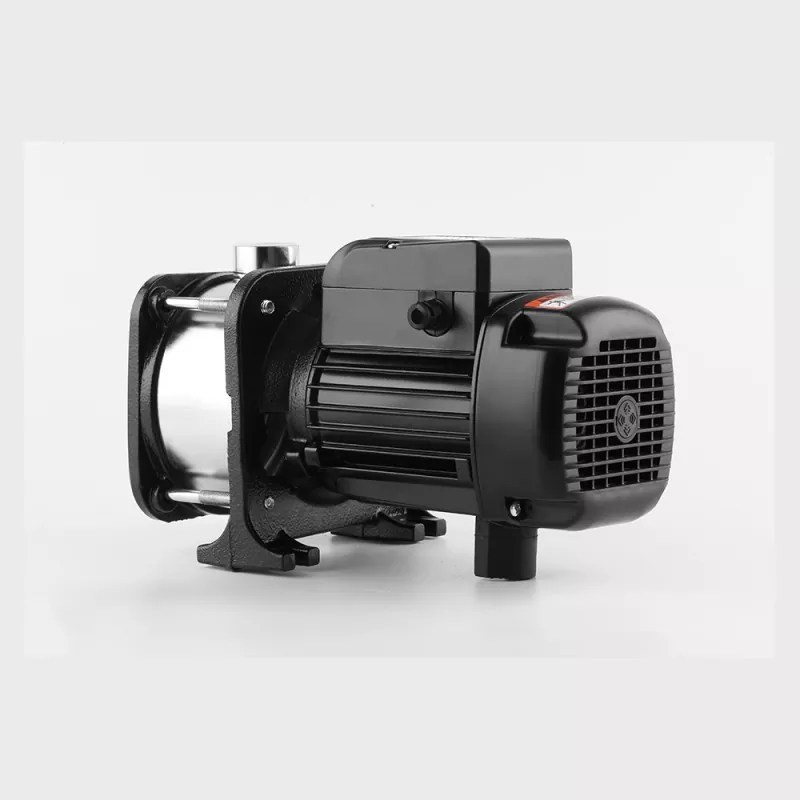

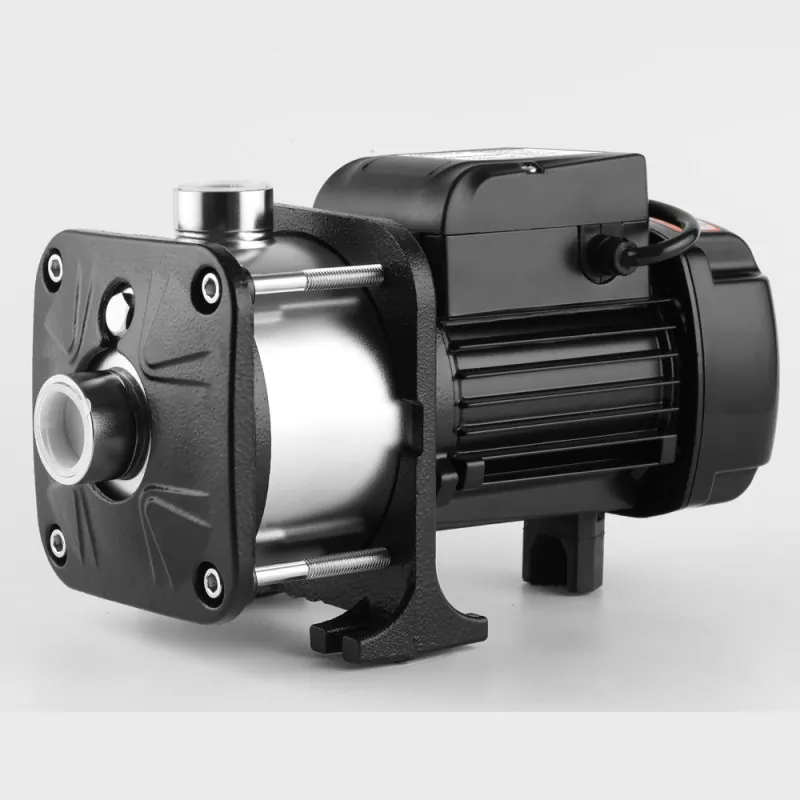

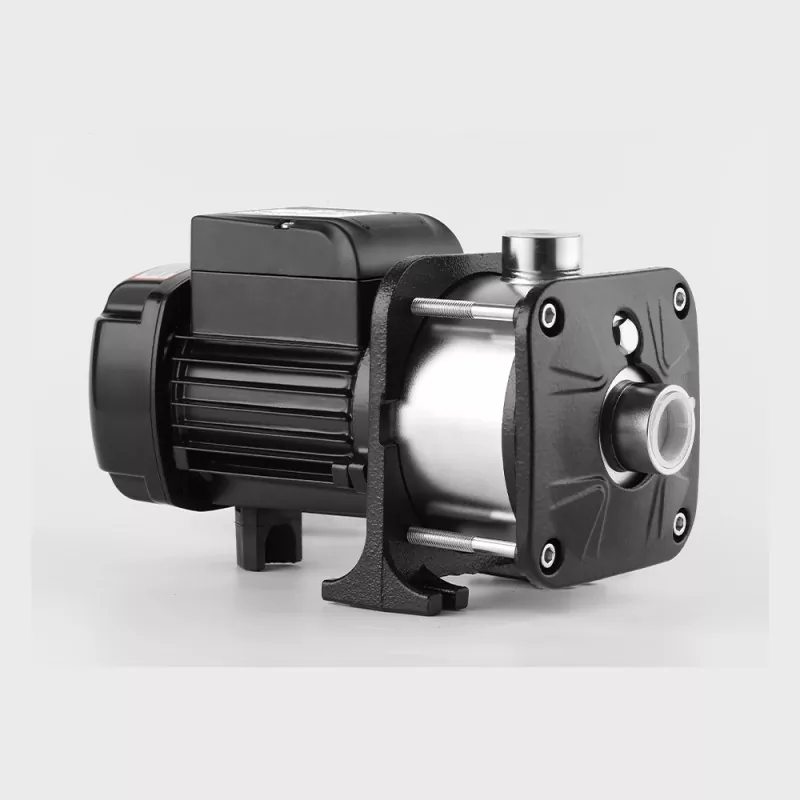

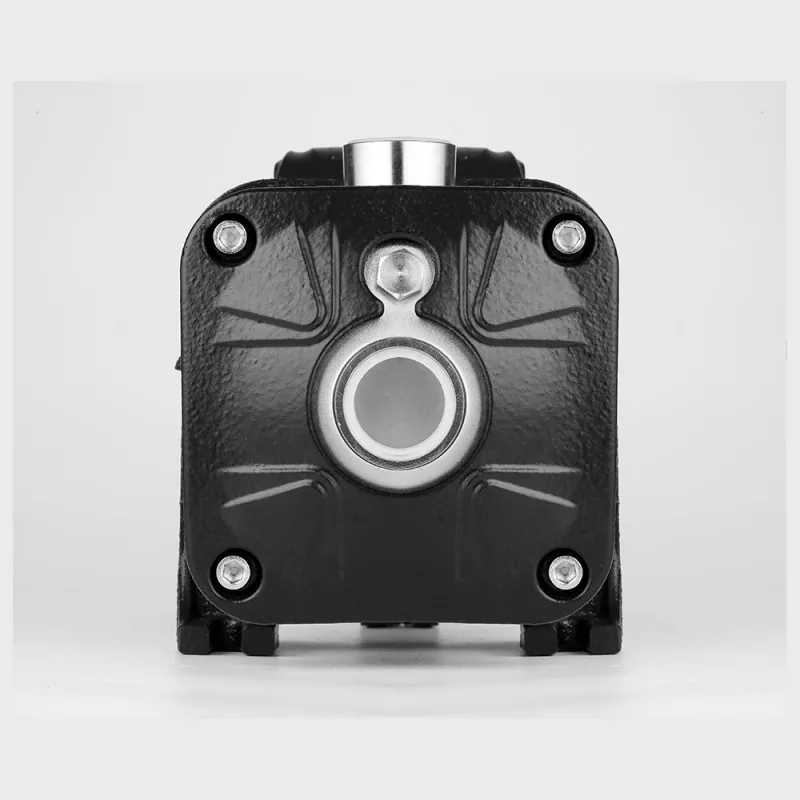

Meertraps centrifugaalpomp met hoge opvoerhoogte

Deze pomp is gemaakt van hoogwaardige roestvrijstalen materialen, waardoor langdurige en roestvrije prestaties worden gegarandeerd. Dankzij het compacte ontwerp past de CHM-2-pomp in krappe ruimtes en levert hij toch een indrukwekkend debiet van maximaal 3 m³/u.

Een van de meest indrukwekkende kenmerken van deze pomp is het meertrapsontwerp. Met vier waaiers kan de CHM-2 hoge druk genereren, waardoor hij perfect is voor toepassingen die pompen met hoge opvoerhoogte en hoge druk vereisen.

Kenmerken van meertraps centrifugaalpompen met hoge opvoerhoogte:

- Gemaakt van hoogwaardige roestvrijstalen materialen

- Compact ontwerp met een debiet tot 3 m³/u

- Meertraps ontwerp met vier waaiers voor hoge druk en hefhoogte tot 50 meter

- Eenvoudig te installeren en te bedienen met een laag geluidsniveau en een lange levensduur

- Perfect voor huishoudelijke, irrigatie- en kleinschalige commerciële toepassingen

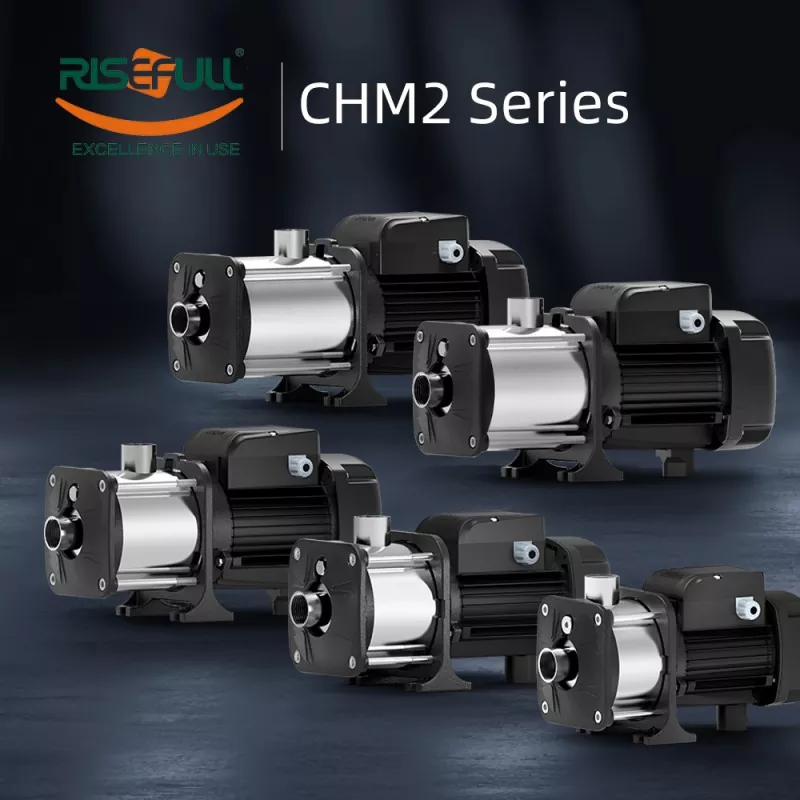

De horizontale roestvrijstalen meertraps centrifugaalpomp uit de CHM-serie is momenteel een relatief volwassen product op de markt, met een compacte structuur en stabiele werking, laag bedrijfsgeluid en efficiëntie tot 44-70%. Alle waterdoorlatende componenten zijn gemaakt van roestvrij staal AISI304. Het wordt veel gebruikt in

1. Airconditioning Koelsysteem en HVAC-systeem

2. Waterbehandeling: waterreiniging en waterfiltering

3. Watervoorzieningssysteem: levering van pijpleidingen en bouwbooster

4. Visserijindustrie en landbouw: aquacultuur, beregening en druppelirrigatie van boerderijen

Productdetails

Prestatiegegevens

Model	Stroom kW	Maximale stroom m³/u	Max Hoofd m	Beoordeeld punt (Stroom@Hoofd)	Waaier Aantal
CHM2-2	0.33	4.4	19.5	2m³/u@18m	2
CHM2-3	0.37	4.5	29.5	2m³/u@24m	3
CHM2-4	0.55	4.5	40	2m³/u@32m	4
CHM2-5	0.65	4.6	50	2m³/u@40m	5
CHM2-6	0.75	4.6	60	2m³/u@47m	6
CHM2-7	0.9	4.6	70	2m³/u@57m	7

Arbeidsvoorwaarde

1. Vloeistoftemperatuur: -15~105°C

2. Maximale omgevingstemperatuur: +45°C

3. Maximale druk: 10 bar

4. Gemiddelde fysieke eigenschappen:

● Schoon water of soortgelijke watervloeistof (zonder vezels, hangt vast ≤3% en diameter ≤2 mm)

● Antivriesvloeistof (hoofdbestanddeel: glycol)

● Mild bijtende vloeistof (PH 5- 9)

● Het afdichtingsrubber in de pomp is van EPDM (kan niet worden gebruikt om de MINERALE OLIE te leveren)

5. Als de hoogte hoger is dan 1000 meter en de viscositeit van het medium groter is dan die van schoon water, is het noodzakelijk om de marge van de waterpomp te vergroten om oververhitting van de motor te voorkomen.

Nee.	Onderdeel	Materiaal		Nee.	Onderdeel	Materiaal
01	Schroef	SUS201		20	Schroef	SUS201
02	Afvoerschroef	AISI304		21	Beugel	HT200
03	O-ring	EPDM		22	Rotor	Lasas met AISI304
04	Pompbehuizing	HT200		23	Handelswijze
05	Pomplichaam	AISI304		24	Spoel kurk	NBR
06	Dopmoer	AISI304		25	Motor
07	Laatste fase locatie hoes	AISI304		26	Terminalbord	PBT
08	Inlaatdiffusor	AISI304		27	Aansluitdoos	PP
09	Waaier	AISI304		28	Schroef
10	Wolfraamstalen asbus	Wolfraam staal		29	Condensator
11	Ondersteuning diffuser	AISI304		30	Schroef
12	Schacht mouw	AISI304		31	Kabelgeleider	PP
13	Schacht mouw	AISI304		32	Onderste ondersteuning
14	Verspreider	AISI304		33	Veerring
15	Oulet-diffusor	AISI304		34	Achteromslag	HT200
16	Mechanische afdichting	Grafiet +SIC		35	Fan	ABS
17	O-ring	EPDM		36	Ventilatorafdekking	PP
18	Voering schijf	AISI304		37	Schroef
19	Laat de bewaker vallen	NBR
