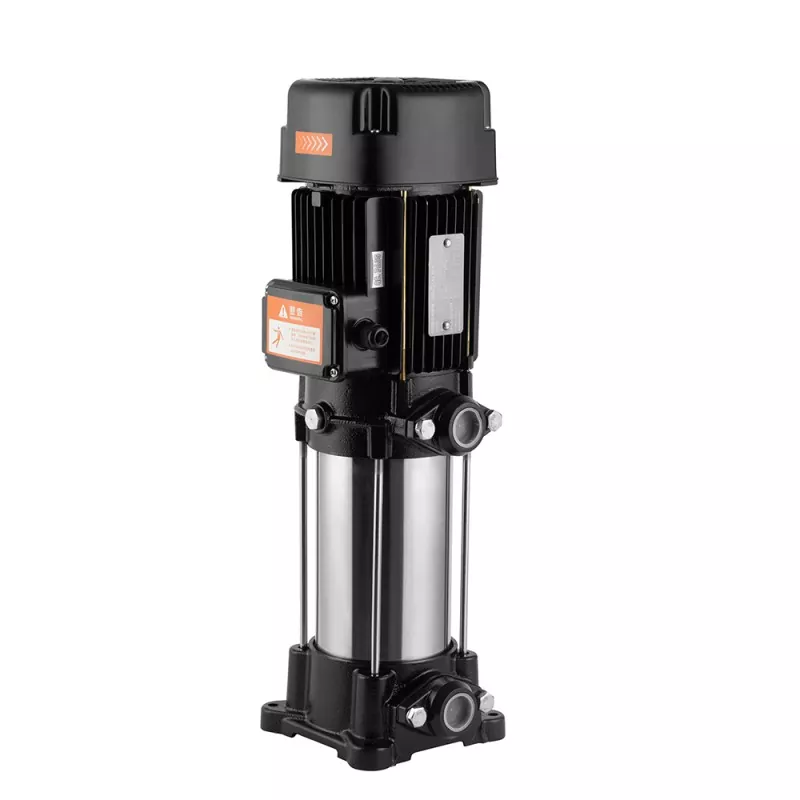

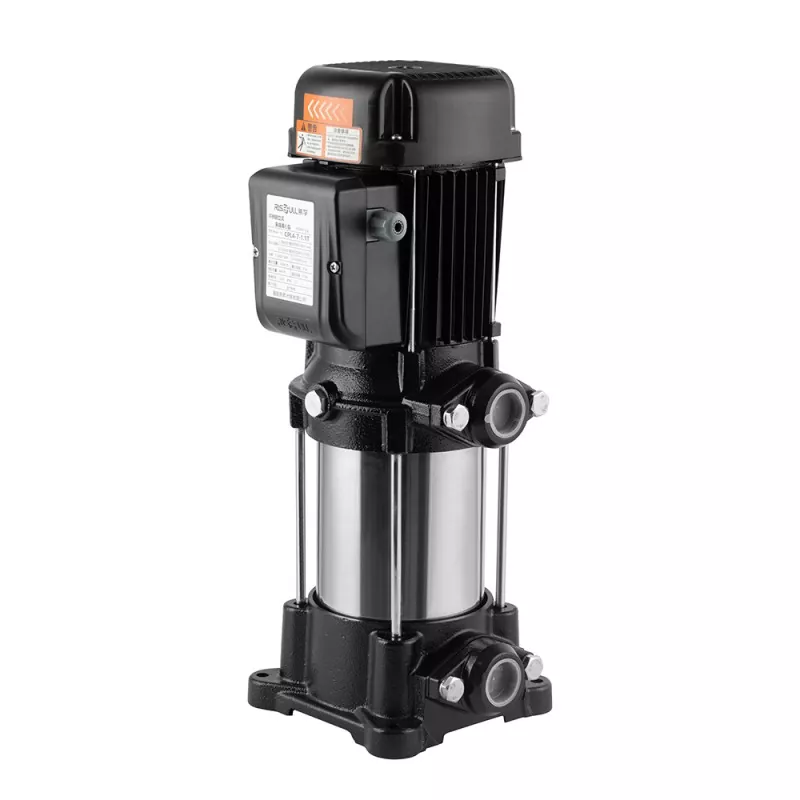

Verticale meertraps centrifugaalpomp

Model:CPL4-7-1.1/CPL4-8-1.5/CPL4-9-1.6/CPL4-10-1.8/CPL4-11-1.9/CPL4-12-2.0/CPL4-13-2.2

Risefull is een innovatieve en professionele fabrikant en leverancier van waterpompen in China. Wij zijn al jaren gespecialiseerd in elektrische waterpompen. Met jarenlange ervaring in huishoudelijke waterpompen, industriële waterpompen en pompaccessoires, kan de Risefull-waterpomp aan vele toepassingen voldoen. Voor de huishoudelijke pomp kunnen we vele toepassingen dekken, zoals pijpleidingbooster, neerwaartse booster, watertorenvulling, ondiepe putpompen en diepe putpomp. Voor de industriële waterpomp kunnen we centrifugaalpomp, perifere waterpomp, zelfaanzuigende perifere waterpomp, waterpomp op hoge temperatuur leveren. , zelfaanzuigende jetpomp, GD in-line pomp, roestvrijstalen meertraps centrifugaalwaterpomp.

Stuur onderzoek

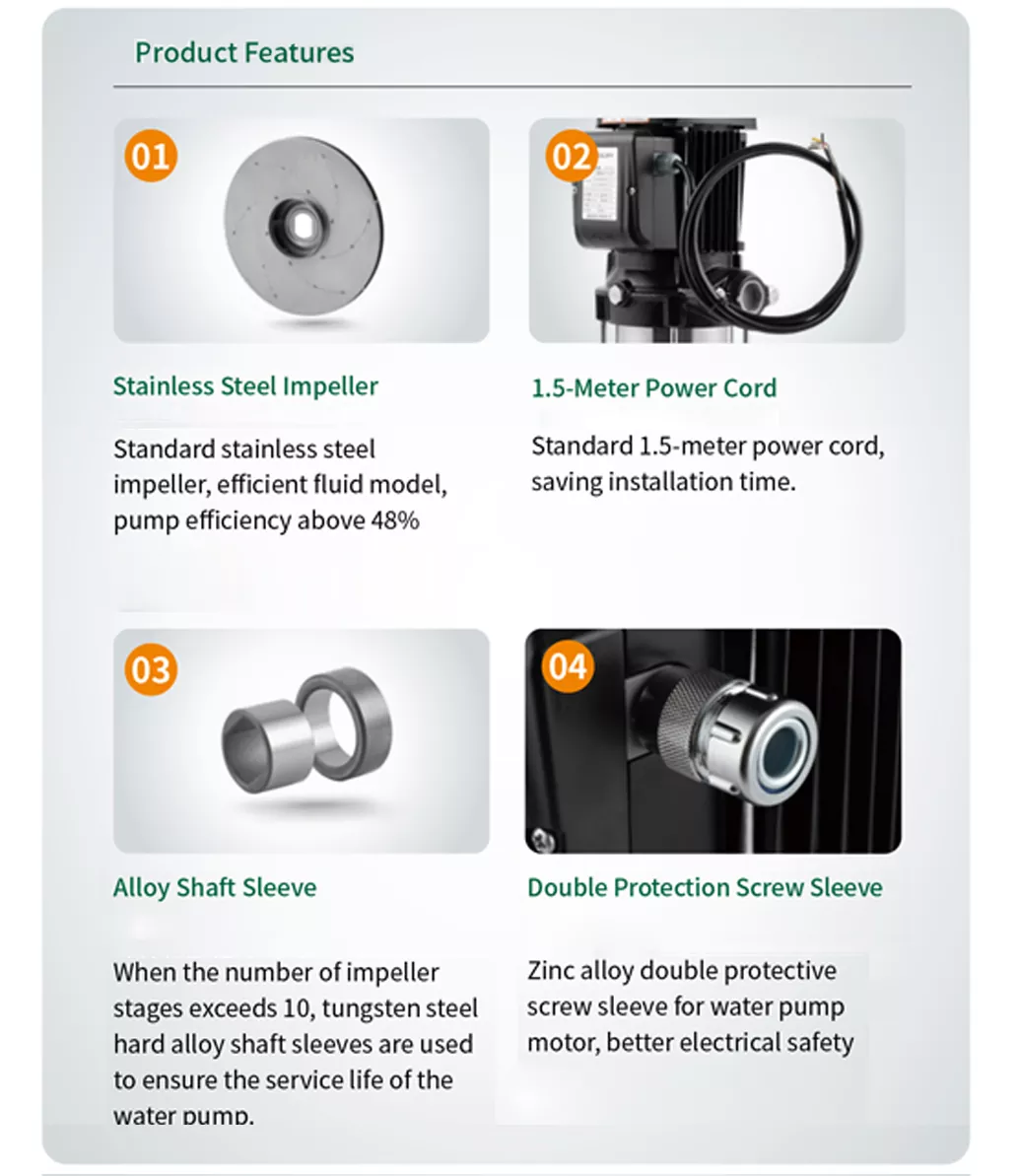

Productomschrijving

Compacte structuur en kleine voetafdruk

De motor- en pompfunctie is een direct gekoppeld ontwerp en biedt een hoge prijs-prestatieverhouding.

Hoog rendement, energiebesparing en laag geluidsniveau

Een efficiënt hydraulisch model en geavanceerde productietechnologie verbeteren de energie-efficiëntie en zorgen voor een soepele werking met minimale trillingen en lage geluidsniveaus.

Breed scala aan toepassingen

De pompkop kan worden aangepast door het aantal waaiers te wijzigen om aan verschillende eisen te voldoen. Het is geschikt voor schoon water of vloeistoffen met vergelijkbare eigenschappen, terwijl bepaalde modellen kunnen worden aangepast voor corrosieve media.

Betrouwbare materialen en afdichtingen

De behuizing is doorgaans gemaakt van roestvrij staal of technische kunststoffen, terwijl de waaiers zijn gemaakt van corrosiebestendig gietijzer of technische kunststoffen. Mechanische afdichtingen bestaande uit grafiet/keramische componenten zorgen voor een lekvrije werking.

Productspecificatie:

Productnaam:	Verticale meertraps centrifugaalpomp
Stroom	1,1 kW~2,2 kW
Maximale stroom	6m u/u
Max Hoofd	67M~123M
Inlaat/uitlaat	1"X1"
Pomplichaam	Roestvrij staal 304
Verspreider	Hoogwaardige industriële PPO
Beugelplaat	Gietijzer met electorcoating
Schacht	S.S-schacht
Waaier	Waaier van roestvrij staal 304
Motor	Koperdraad
Kleur	Poederkleurcoating
MOQ:	10 stuks
Steekproeftijd:	Binnen 7 dagen
Productietijd:	35-40 dagen na orderbevestiging
Certificaat	CE

Productdetails

Arbeidsvoorwaarde

1. Vloeistoftemperatuur: 0~90°C

2. Maximale omgevingstemperatuur: < 45°

3. Maximale druk: 15 bar

4. Middelmatige fysieke eigenschappen:

● Helder water en vergelijkbare vloeistoffen, koel- en smeermiddelen (vrije vezels, met vaste deeltjesdiameter < 2 mm en aandeel ≤ 3%)

● Neutrale vloeistoffen met een PH-waarde = 7±1

5. Als de hoogte hoger is dan 1000 meter en de viscositeit van het medium groter is dan die van schoon water, is het noodzakelijk om de marge van de waterpomp te vergroten om oververhitting van de motor te voorkomen.

Prestatiegegevens

Model	Stroom		Q m³/u		1.0		2.0	3.0		4.0	5.0		6.0
	kW	PK
CPL4-7-1.1	1.1	1.6	H (M)	67		61		59.5	50		39	12
CPL4-8-1.5	1.5	2		75		70.5		65	55		41	23
CPL4-9-1.6	1.6	2.2		83		79		74	62		45	25
CPL4-10-1.8	1.8	2.5		94		88		80.5	69		51.5	27
CPL4-11-1.9	1.9	2.6		104		97		88	76		58	30
CPL4-12-2.0	2	2.8		113		108		98	83		65	34
CPL4-13-2.2	2.2	3		123		118		107	90		79	28

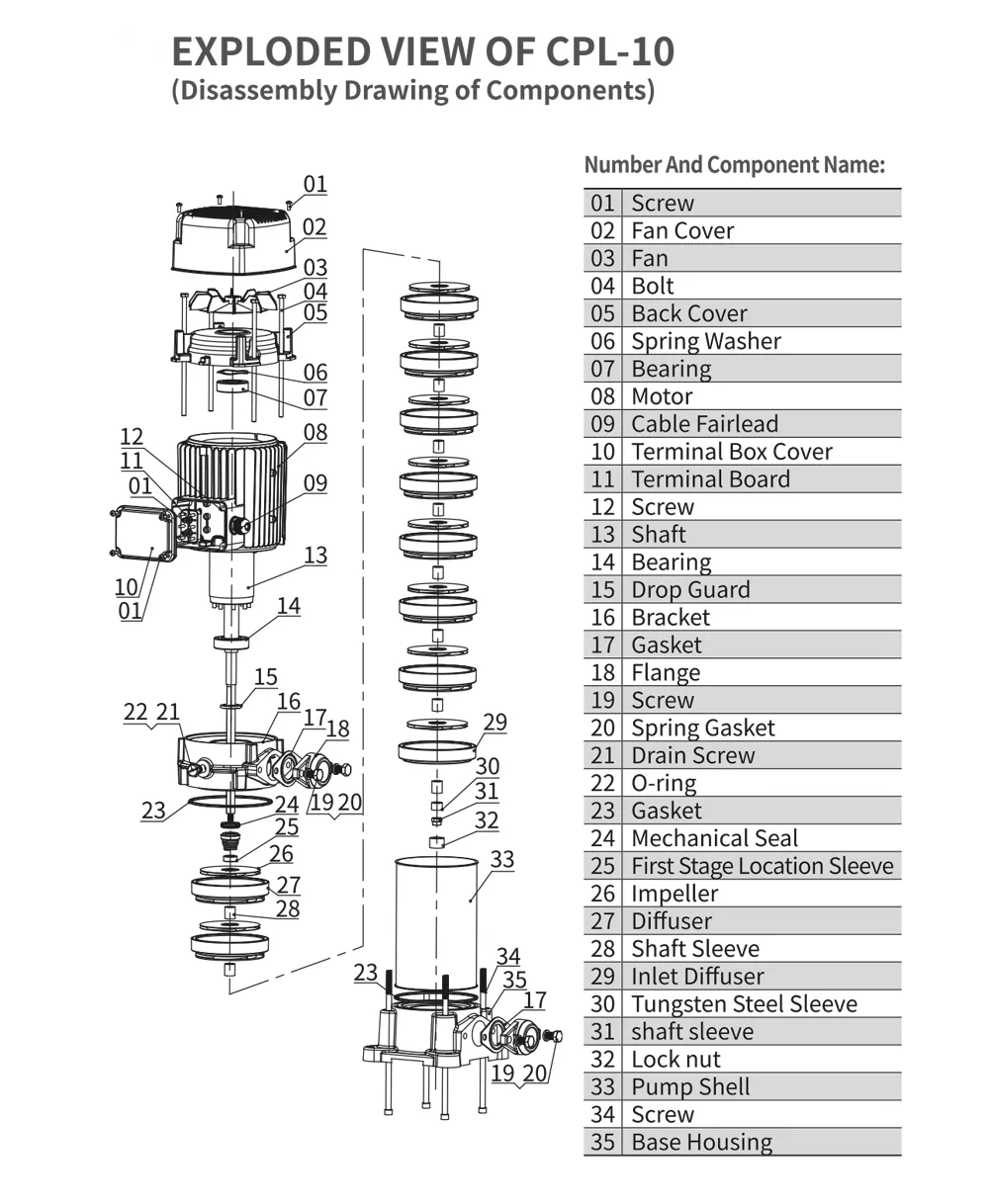

Exploded View van het hoofdonderdeel

Installatie afmetingen

Motor	Model	Afmeting (mm)					Gewicht (kg)
Motor	Model	H1	H	W	L1	L	Gewicht (kg)
Driefasig Eenfasig	CPL4-7-1.1	194	464	167.5	102	186	19.5
	CPL4-8-1.5	212	547	187	103	187	23
	CPL4-9-1.6	230	565	187	103	187	24
	CPL4-10-1.8	248	583	187	103	187	25
	CPL4-11-1.9	266	601	187	103	187	25.5
	CPL4-12-2.0	284	619	187	103	187	27
	CPL4-13-2.2	302	637	187	103	187	28
